三个阶段

1. CE设备到PE设备的数据转发
2. 公网设备上的数据转发
3. PE设备到CE设备的数据转发

1.CE设备到PE设备的数据转发

数据从CE设备到PE设备的转发：

如图所示，CE4所连接的VPN2的用户要与对端VPN2中的172.16.1.1/32永不通信，PE2收到数据包后，查找本地VPN2的路由表，发现数据包需要进行标签风猪肝，分配的私网标签为1027，到达目标地址的下一跳为PE1

PE2通过查找LFIB表，发现到达PE1被分配的公网标签为1030，出接口为G0/0/0，PE2将数据包进行MPLS封装，内层为1027，外层为1030，从接口G0/0/0转发出去。

2.公网设备上的数据转发

数据包在公网上的传递过程：

如图所示，PE2收到VPN用户的数据包后，封装上MPLS的标签，将私网数据通过MPLS建立的标签隧道进行转发，PE2上数据包封装的公网标签为1030，转发给P设备后，查找LFIB表，进标签为1030的数据包，对应的出标签为3，即公网标签剥掉后，将数据包发给PE1，PE1收到的是只有内存私网标签的数据包。

3.PE设备到CE设备的数据转发

数据包转发给相应的VPN过程：

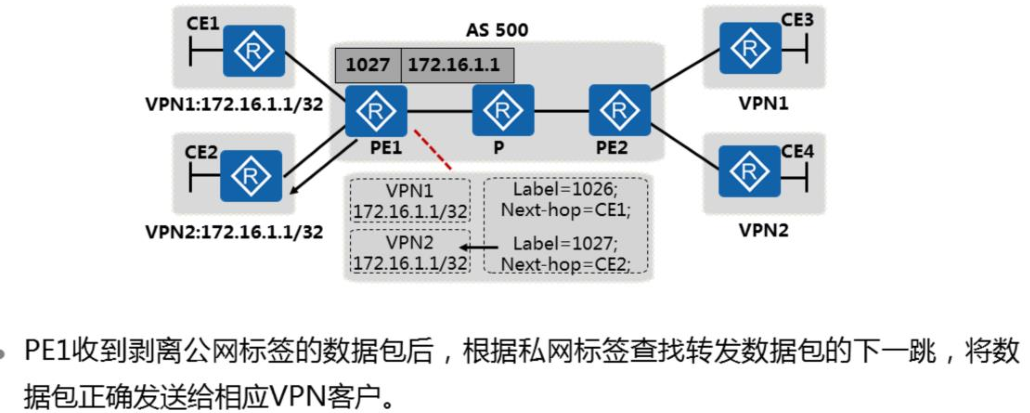

如图所示，PE1收到只有一层标签的数据包，查找标签表，发现标签为1027的数据包对应的下一跳为CE2，于是PE2将数据包剥离私网标签，进行IP封装，查找出接口，将数据包发送给CE2处理。

至此数据包到达正确的目标用户。数据转发的过程是双向的，但过程是类似的。

总结 13 – 24

13.RD：Route Distinguisher 值，一一对应PVN实例一一公司站点

RD值的作用：在一台路由器上创建多个路由表来隔离路由，每个路由表就是对于一个vpn实例对应一个站点，同一个PE设备上分配给每个VPN实例的RD值必须唯一，一个VPN实例只能配置一个RD值。

14.VRF：VPN Routing and Forwarding Table：VPN路由转发表

15.RT：Route Target 封装在BGP的扩展Community属性中，在路由传递过程中作为可选的传递属性进行传递

RT值的作用：路由取舍，路由喜好，路由导入，为了灵活的导入、导出路由，同一个vpn实例RT值（export、import）可以配置多个

16.VPNv4路由：传递IP前缀+RD+RT+Label

17.为什么业务数据传输时不采用RD值进行标识而采用内层标签？

• RD值8字节太大（MPLS标签4字节）
• 骨干网早期已经部署了MPLS
• 靠MPLS多层标签可以对业务流量进行区分，方便做QoS

18.内、外层标签的区别

• 外层标签（Outer MPLS Label）在MPLS VPN中被称为公网标签，用户MPLS网络中转发数据。一般公网标签会在到达PE设备时已被倒数第二跳剥掉，漏出内层标签（Inner MPLS Label），内层标签在MPLS VPN中被称为私网标签，用户将数据正确发送到相应的VPN中，PE依靠内层标签区分数据包属于哪个VPN。

19.MPLS VPN工作过程分为哪两个部分？

• 路由传递过程
• 数据转发过程

20.MPLS VPN路由传递过程分为哪几个阶段

（1）PE与CE之间的路由交换

（2）PE将来自CE端的私网路由添加RD、RT、内层标签等信息称为VPNv4路由，并通过MP-BGP传递给对端PE

（3）对端PE将学习到的VPNv4路由根据其中的RT值，注入到相应的VPN实例中

21.查看MP-BGP给路由增加RD、RT、Label

dis bgp vpnv4 vpn-ins vpn100 routing-t 192.168.5.0
dis bgp vpnv4 all routing-t 192.168.5.0

22.VRF路由表

dis ip routing-t vpn-ins vpn100 verbose
dis fib vpn-ins vpn100 verbose

23.LFIB表

dis mpls lsp

24.MPLS VPN数据转发

CE4将原始IP报文发送给PE2：（1）PE2根据本地VRF路由表verbose（即fib verbose）表现需要进行标签转发（2）PE2根据VRF表（verbose里面有内层标签和BGP下一跳信息）封装内网标签1027（3）PE2根据VRF表中的BGP下一跳信息（下一跳为PE1）在LFIB表找到去往PE1的标签封装（外层公网标签）

VRF表结构：

PE2的LFIB表结构

数据到达PE1后，先查询LFIB表，再查询相应的VPN实例的VRF表

PE1的LFIB表

PE1相应实例的VRF表
